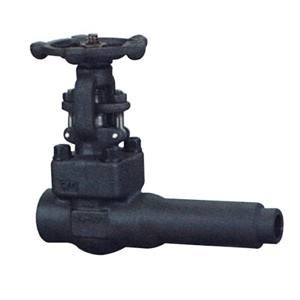

延长端锻钢闸阀有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接. 延长端锻钢闸阀适用于闸阀、球阀和截止阀。
延长端锻钢闸阀制造标准
延长端锻钢闸阀符合API602.检验与测试按API598,标记按MSS-SP-25.
延长端锻钢闸阀订货号代号说明
|
连接代号 |
K |
K1 |
K2 |
K3 |
|
螺纹焊接端 |
斜面端 |
加强端 |
承插端 |
延长端锻钢闸阀材质明细表
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
A276 410 & 403 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
垫片 |
304夹柔性石墨 |
304 + PTFE |
|
5 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
销子 |
A276 420 |
A276 304 |
|
8 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
铭牌 |
SS |
|
11 |
手轮 |
A197 |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 420 |
|
14 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
15 |
填料压盖 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
16 |
填料 |
柔性石墨 |
PTFE |
|
17 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29~425 oC |
-29~550 oC |
-29~180 oC |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
延长端锻钢闸阀尺寸(MM)和重量(KG) 800Lb
|
规格 |
缩径 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
|
通径 |
|
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
|
L1 |
107.5 |
107.5 |
107.5 |
120 |
127 |
127 |
152 |
|
L |
147 |
147 |
153.5 |
175.5 |
187 |
187 |
222 |
|
H(开) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
螺栓式 |
3.1 |
2.9 |
3.4 |
5.5 |
7.8 |
8.3 |
13.4 |
|
焊接式 |
2.8 |
2.6 |
3.1 |
5.1 |
7.4 |
7.6 |
12.1 | |
