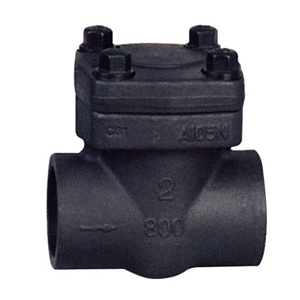

H61锻钢止回阀
H61锻钢止回阀
产品型号:   产品压力:
产品口径:   产品材质:

一、H61锻钢止回阀 概述

    H61锻钢止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
    H61锻钢止回阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。
止回阀还有三种不同的结构设计,分别是:立升式止回阀、球形止回阀和旋启式止回阀。连接方式有法兰,对焊等!
二、H61锻钢止回阀结构设计和规范

止回阀制造按MSS SP-118,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。
三、H61锻钢止回阀结构形式

1.全通径或缩径; 2.立升式止回阀 3.球形止回阀 4.旋启式止回阀 5.可按要求采用弹簧辅助复位 6.采用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖,或自密封阀盖 7.承插焊接ANSI/ASME B16.11 8.螺纹端(NPT端)按ANSI/ASME B1.20.1
四、H61锻钢止回阀材料表

序号NO. 名 称 美标碳钢CS to ASTM 美标合金钢AS to ASTM 美标不锈钢钢SS to ASTM
Type A 105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 立升式阀瓣 A276 410 A276 304 A276 F304(L) A276 F316(L)
3 垫片 Corrugated SS+graphite SS+PTFE
4 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
5 铭牌
6 螺栓 A193 B7 A193 B16 A193 B8M A193 B8M
7 A182 F304 A182 F304 A182 F304 A182 F304
   适用介质 (水、油、气等)W.O.G.etc (酸类)HNO3,CH3OOH etc
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃

注:可按要求采用其他材料 CS=碳钢 AS=合金钢 SS=不锈钢

五、H61锻钢止回阀 尺寸和重量表

通径 缩径RB 3/8 1/2 3/4 1 1 1/4 1 1/2 2
NPS 全径FB   3/8 1/2 3/4 1 1 1/4 1 1/2 2
L 150~800Lb 79 79 92 111 120 152 172 200

900~1500Lb

111 111 111 130 152 172 220 220
H(OPEN) 150~800Lb 61 61 65 79 95 103 118 132
900~1500Lb 65 79 79 97 104 120 139 215
Weights Bolted 150~800Lb 1.4 1.2 1.5 3.1 3.9 5.6 8.9 12.5
900~1500Lb 1.6 3.4 3.3 5.5 6.0 9.2 12.9 16.2
Welded 150~800Lb 1.1 1.0 1.2 2.9 3.3 4.9 8.1 10.9
900~1500Lb 1.3 3.2 3.1 4.8 5.4 8.5 11.2 14.3
